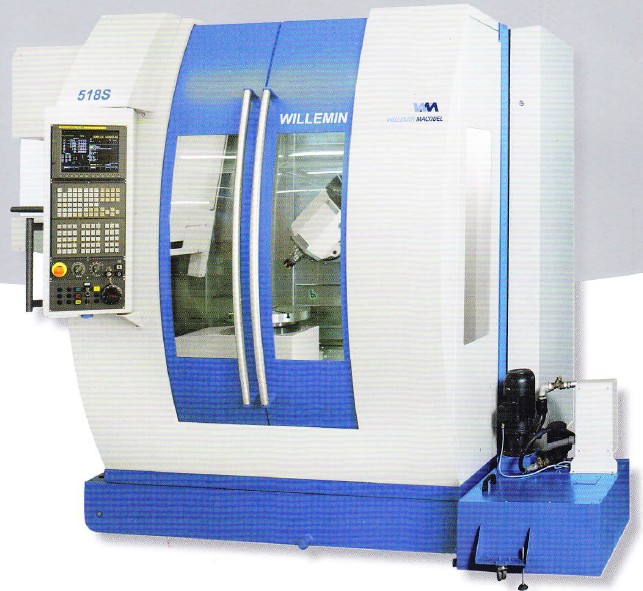

| 產品類型（Classification） | 5軸加工中心 | 產品型號（Type） | 518S |
應用范圍 （Application Scope） |
|
| 機床特征簡要說明（Introduction）： |
機床結構 新加工中心為高強度的鑄鐵床身,帶加強筋間隔,配重更勻衡,經改良的結構進一步保證了51系列新一代五軸加工中心的最佳動靜態剛性.W-518S型加工中 心擁有一傾斜30°的三角型床身基座和非常堅固的十字床鞍,圭軸被穩固地安裝在移動立柱上,避免了由于懸掛而產生的變形.擺動軸B軸在X、Y和Z三個平面 上移動.機床結構緊湊,占地面積小,為高效益、高品質的生產加工提供了有效方案.W-518S型加工中心為加工復雜、高精密、表面質量要求完美的零件而研 發,擺動電主軸帶16KW高動態同步馬達,安裝在B軸上,擺動范圍為-10°到+100°，配備24刀位的抓取式刀庫,或是笛卡爾式刀庫,可擴展到180 刀位.上述特點集中體現了該機床在性能強、柔性好、效率高等方面的優點. 各軸行程 X=630mm Y=320mm z=500mm B=10°至+100°帶擺動頭的電主軸 C=360° |
||||
| 機床配置： |
導軌和驅動 高精度直線導軌和預緊循環滾柱軸承在確保X、Y和Z軸高精度直線運動的同時,也保證了結構剛性的均勻性,使得怏速進給達到40m/min,而功率損耗甚 微.各個軸由最新一代的AC馬達驅動,直接安裝在滾珠絲杠上(X軸=ø400mm,Y軸/Z軸＝ø32mm).高精度光柵尺的分辨率為0.0001 mm,直接測量以進行精確定位,最新式的數控系統閉環測量確保編碼器的高精度分辨率處于最佳狀態。 數控系統 新型W-518S型加工中心的出色性能特別適合加工復雜、高精度的零件,適用于醫療器械、手表元件以及航天航空等行業,全新的FANVC16MB數控系統 不僅技術水平一流,而且精確可靠,操作舒適. |
||||
